Visão geral padrão
A norma EN 14847 define os requisitos dimensionais críticos de Latas de aerossol de folha de flandres com abertura de 25,4 mm (1 polegada). A norma concentra-se na geometria de abertura da lata, que afeta diretamente o desempenho de fechamento da válvula, a confiabilidade da vedação e a segurança funcional.
Embora a ISO 90-3 estabeleça a estrutura dimensional e de capacidade geral para latas de aerossol, a EN 14847 vai um passo além, especificando a Interface funcional entre a lata e o sistema de válvulas. Por esse motivo, a norma EN 14847 é normalmente aplicada em conjunto com a EN 14848 (copos de válvulas) e a ISO 90-3 durante o projeto e a aquisição do produto.
Dimensões da abertura principal e significado técnico
Geometria de abertura de 25,4 mm
A abertura de 25,4 mm é uma interface adotada globalmente para válvulas de aerossol. A norma EN 14847 especifica não apenas o diâmetro nominal, mas também as dimensões circundantes que regem a deformação por compressão e o contato de vedação.
Em vez de controlar raios e ângulos diretamente, a norma se baseia em dimensões funcionais mensuráveis, tais como:
- Altura de contato
- Diâmetro interno
- Diâmetro externo
- Altura dos ombros

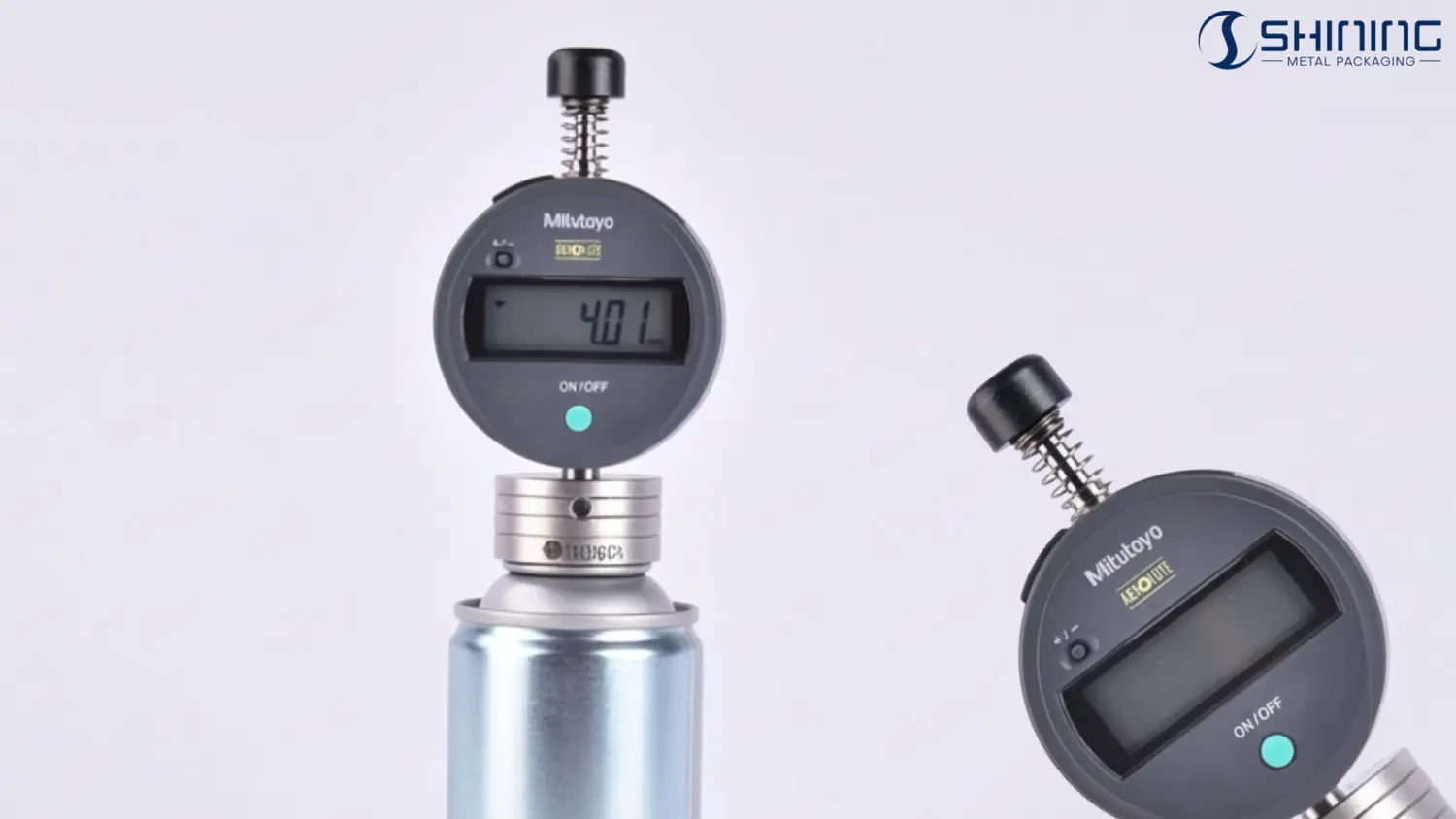

Altura de contato (h)
A altura de contato define a interface de vedação vertical entre a junta da válvula e a lata. É um dos parâmetros mais críticos que afetam a estanqueidade ao gás e o desempenho a longo prazo em relação a vazamentos.
- Medido em 3 posições equidistantes.
- Deve ser 4,00 mm ± 0,15 mm.
- Diferença entre três medições na mesma lata: ≤ 0,2 mm.
A medição é realizada em três pontos equidistantes ao redor da abertura, com limites rigorosos de variação entre os pontos para garantir a consistência circular.
Tolerâncias dimensionais para compatibilidade de válvulas
Diâmetro externo da abertura
| Parâmetro | Valor especificado (mm) | Requisito de controle |
|---|---|---|
| diâmetro externo médio | 31,2 ± 0,2a | Consistência do lote necessária |
| Variação Máx-Mín | ≤ 0,2 | Por lata |
| Valor mínimo | ≥31,0 | Limite absoluto |
Diâmetro interno da abertura
| Parâmetro | Valor especificado (mm) | Requisito de controle |
|---|---|---|
| diâmetro interno médio | 25,4 ± 0,1 | Dimensão crítica de vedação |
| Variação Máx-Mín | ≤ 0,15 | Por lata |
| Valor mínimo | ≥25,3 | Segurança na inserção da válvula |
Altura dos ombros (S1)
A altura do ombro garante espaço suficiente para operações pós-fixação, como a montagem de atuadores de plástico moldado ou sobretampas.
| Diâmetro do corpo da lata (mm) | Altura mínima do ombro S1 (mm) |
|---|---|
| 45 | 4.00 |
| 49 | 4.00 |
| 52 | 3.00 |
| 57 | 3.00 |
| 65 | 3.00 |
Cenários de aplicação prática
Fabricação de latas
Para fabricantes de latas, a norma EN 14847 fornece pontos de controle mensuráveis que são adequados para inspeção de qualidade de rotina sem a necessidade de corte destrutivo.
Preenchimento e fixação
As máquinas de enchimento dependem dessas dimensões para posicionar corretamente as cabeças de cravação, garantindo uma vedação consistente em linhas de produção de alta velocidade.
Comparação e aquisição de válvulas
Do ponto de vista do fornecimento, a norma EN 14847 garante que as latas fabricadas por diferentes fornecedores permaneçam compatíveis com os copos de válvula padronizados de 25,4 mm (EN 14848).
Baixe o PDF padrão
Este documento apresenta EN 14847, especificando os requisitos dimensionais para recipientes de aerossol de folha de flandres com uma abertura de 25,4 mm. Fornece critérios de medição padronizados para altura de contato, diâmetros e altura do ombro, garantindo a fixação confiável da válvula, a consistência da fabricação e a inspeção de qualidade.
Perguntas frequentes – Engenharia e Compras
A norma EN 14847 aplica-se especificamente a recipientes de aerossol de folha de flandres. Embora as latas de alumínio utilizem a mesma abertura nominal de 25,4 mm, a sua altura de contacto e o seu comportamento em termos de deformação são definidos separadamente na norma EN 15006.
Raios e ângulos são difíceis de medir de forma consistente sem seccionamento destrutivo. Em vez disso, a norma EN 14847 controla as dimensões funcionais que influenciam diretamente o desempenho de selagem e fixação na produção.
A norma ISO 90-3 define a geometria geral da lata, sua capacidade e altura. A norma EN 14847 complementa essa definição, especificando a interface funcional da válvula necessária para uma vedação e fechamento confiáveis.
Não. A altura de contato é medida usando medidores específicos, sem cortar ou danificar a lata. Isso permite inspeções de rotina nas linhas de produção e durante o controle de qualidade de recebimento.
Somente se tanto a lata quanto a válvula estiverem em conformidade com as normas EN 14847 e EN 14848, respectivamente. Misturar válvulas em conformidade com aberturas não conformes é uma causa comum de instabilidade na vedação.
Uma abertura subdimensionada pode forçar a inserção da válvula e danificar a junta. Isso geralmente leva a vazamentos imediatos ou falhas de vedação tardias durante o armazenamento.
Sim. As tolerâncias definidas na norma EN 14847 são projetadas para uma fixação estável em velocidades de produção industrial. Elas equilibram a capacidade de fabricação com a confiabilidade da vedação.
Sim, especialmente quando se utilizam sobrecapas decorativas ou saias de atuadores. A altura insuficiente do ombro frequentemente causa interferências e problemas de montagem posteriormente.
