Руководство по упаковке и безопасности баллонов с бутановым газом

бутановый баллон

A бутановый баллон Это баллон под давлением, прежде чем он станет обозначением типа топлива. Его также могут называть бутановым картриджем, баллоном с бутановым газом, кассетным газовым картриджем, топливным баллоном EN417, газом для заправки зажигалки или небольшим картриджем с сжиженным газом. Названия меняются в зависимости от канала сбыта. Инженерная задача остается той же.

Этот продукт — не просто “топливо в металлическом контейнере”. Это управляемая система, состоящая из состав топливной смеси, металлический корпус канистры, клапан, уплотнительный элемент, привод или спусковой механизм, предупреждающая этикетка и классификация для перевозки опасных грузов.. Большинство жалоб, поступающих на месте эксплуатации, начинаются не с теплотворной способности. Они начинаются с протечек, неправильной установки, слабого пламени в холодную погоду, перегрева из-за слишком большой посуды, путаницы с артикулами и непонятной утилизации пустых банок.

1. Технический анализ для руководителей

Схема устройства баллона с бутаном, включающая топливо, клапан, уплотнение, привод, этикетку и классификацию для транспортировки.
Бутан может использоваться в качестве системы упаковки под давлением.

Основной механизм — равновесие жидкость-пар. При комнатной температуре сжиженный бутан генерирует собственное давление пара. Когда пользователь открывает клапан, пар выходит первым. Внутреннее давление падает. Затем жидкое топливо испаряется, восстанавливая давление. Это испарение поглощает тепло, поэтому баллон охлаждается во время использования. Распространенный симптом в полевых условиях прост: Чем дольше оно работает, тем холоднее становится и тем слабее становится пламя..

н-бутан имеет нормальную температуру кипения около -0,5°C, в то время как изобутан находится в диапазоне -11,7°C. Смешивание изобутана и пропана улучшает возможности применения при низких температурах, но также изменяет внутреннее давление и требования к соблюдению нормативных норм. Данные о свойствах н-бутана см. в разделе... Запись в базе данных NIST Chemistry WebBook о бутане. Что касается поведения при транспортировке, NOAA отмечает, что бутан перевозится в виде сжиженного газа под собственным давлением пара, и что пары тяжелее воздуха; Технические характеристики бутана NOAA CAMEO является практической отправной точкой.

2. Область применения, определение и принцип работы

Схема баллона с бутаном, показывающая жидкий бутан, паровую фазу, шток клапана и путь сброса давления.
Бутан способен устанавливать равновесие жидкость-пар и снижать давление.

2.1 Определение и границы

В данной статье баллон с бутаном рассматривается как неперезаправляемый бытовой металлический баллон высокого давления, как правило, объемом менее 1 л, используемый для портативных плит, фонарей, ламп, обогревателей и для заправки. Важны три аспекта продукта:

  • Основная область применения: Небольшие металлические баллончики высокого давления для портативных плит, фонарей, обогревателей, ламп и для заправки.
  • Сопутствующие товары: Резьбовые картриджи EN417, баллончики для кассетных печей и баллончики для заправки зажигалок.
  • Товары для сравнения: Большие баллоны со сжиженным газом и аэрозольные баллоны, использующие бутан, изобутан или пропан в качестве пропеллентов.

Он GSO EN 417:2025 страница области применения В документе описываются неперезаправляемые металлические картриджи со сжиженным газом, с клапаном или без него, используемые с портативными приборами, в диапазоне емкости от 50 мл до 1000 мл. Также отмечаются условия давления 50°C и исключения, касающиеся одоризации, для картриджей малой емкости.

2.2 Физический и химический механизм

Путь подачи начинается с давления насыщенного пара. Внутри баллона жидкое топливо находится под паровым пространством. Открытие клапана выпускает пар. Падение давления заставляет испаряться больше жидкости. Это испарение отводит скрытую теплоту от стенок баллона и снижает давление пара. Низкая температура окружающей среды усугубляет этот процесс.

Именно поэтому чистый раствор бутана зимой или на большой высоте слабее, чем смесь с большим количеством изобутана или пропана. Стабильность пламени зависит не только от горелки. Она также зависит от состава топлива, потока через клапан, диапазона давлений и теплопередачи.

2.3 Клапан, курок и управление спуском

В типичной кассетной горелке сопло топливного бака входит в регулятор и герметизируется с помощью уплотнительного кольца. Механическая или магнитная конструкция удерживает бак на месте. Передняя ручка регулирует поток газа. Фиксирующий рычаг вдавливает топливный бак в регулятор. Затем газ проходит через регулятор и основное сопло, смешивается с первичным воздухом и воспламеняется в горелках.

В отчете Комиссии по безопасности потребительских товаров США (CPSC) о настольных бутановых приборах зафиксировано срабатывание защиты от избыточного давления примерно при... 65-79 фунтов на квадратный дюйм, или 0,45-0,54 МПа, в тестовых образцах. В том же отчете описывается риск, возникающий, когда большая жаровня выступает над топливным отсеком; см. Отчет CPSC о настольных газовых кухонных приборах.

К распространённым семействам интерфейсов относятся:

  • Байонетный/кассетный интерфейс: Зависит от паза для выравнивания, рычага блокировки и может обеспечивать обратную связь по положению.
  • Резьбовой самозакрывающийся клапан EN417: Часто встречается в баллонах для походных газовых горелок.
  • Система заправочного сопла и адаптера для зажигалки: Для открытия приемного клапана используется узкий заправочный шток или адаптер.
  • Жидкий бутан или смесь с топливом создают давление паров внутри баллона.
  • Пользователь нажимает на шток клапана, блокирует кассету или открывает клапан подключенного прибора.
  • Клапан открывается, и газ проходит через уплотнительное кольцо, регулятор или форсунку.
  • Газ смешивается с первичным воздухом и воспламеняется.
  • Внутреннее давление падает, жидкое топливо испаряется, и банка охлаждается.
  • При низких температурах давление пара падает, и интенсивность пламени снижается.
Кончик: В случаях, когда поступают жалобы с места происшествия, зона наибольшего риска обычно не связана с пламенем. Наиболее опасная зона – это последовательность событий от “банка заблокирована” до “клапан открыт” и до “уплотнение установлено”.”

3. Состав топлива, классификация и сравнение продукции.

Сравнительная таблица применения н-бутана, изобутана, смесей пропана и аэрозольных пропеллентов.
Бутан может использоваться для сравнения составов и способов применения топлива.

3.1 Типичные пути разработки рецептур

В производстве баллончиков с бутаном, предназначенных для потребителей, обычно используются четыре основных принципа:

Типичные способы получения бутанового топлива
Путь формирования Типичное использование Техническое значение
Высокое содержание н-бутана Барбекю для кассетных печей и некоторые средства для заправки зажигалок. Доступный по цене и стабильный при нормальной температуре, но менее эффективный в холодных условиях.
н-бутан / изобутан Улучшенное топливо для потребителей при холодном запуске Более высокое содержание изобутана улучшает давление пара при более низкой температуре.
Изобутан / пропан Резьбовые наружные канистры Лучше подходит для холодной погоды и высокогорья, рассчитано на более высокое давление.
Бутан / изобутан / пропан в качестве топлива Аэрозольные баллончики, технические спреи, средства личной гигиены, чистящие средства. Газ может выступать в качестве движущей силы, а не сжигаться в качестве топлива.

Стратегия использования ароматизаторов также меняется в зависимости от типа продукта. В топливных канистрах может использоваться одорированный газ, чтобы помочь пользователям обнаружить утечку. В заправочных баллончиках для зажигалок с использованием высокочистого газа может отсутствовать сильный запах, поскольку пользователи ассоциируют его с грязным топливом или засорением заправочного пистолета. На принятие решения влияют вместимость и местные правила.

3.2. Акцент на безопасности

Вопрос безопасности не в том, “воспламеняется ли оно?”. Оно и так уже легко воспламеняется. Настоящий вопрос заключается в том, сохраняет ли топливо предсказуемые характеристики при изменении температуры, положения тела, совместимости принадлежностей, допусков на сопряжение и поведения пользователя. Слишком большая посуда, плохо закрытые канистры и протекающие соединения — это повторяющиеся факторы риска.

3.3 Сравнение с аналогичными товарами

По сравнению с большими баллонами со сжиженным газом, баллон с бутаном портативен, прост в использовании и подходит для небольших распределенных потребностей в тепле. Его недостатки заключаются в более высокой стоимости упаковки на единицу энергии, большем количестве одноразовой упаковки, более низкой эффективности в условиях низких температур в системах на чистом бутане и более жестких ограничениях на транспортировку в розничную торговлю.

В отличие от газа для заправки зажигалок, баллончик с топливом для плиты ориентирован на непрерывную подачу газа и совместимость с приборами. Газ для зажигалок, в свою очередь, обеспечивает удобство заправки и подходит для небольших сопел. По сравнению с аэрозольной упаковкой, назначение меняется: баллончик с бутановым топливом обеспечивает нагрев; аэрозольная упаковка распыляет или дозирует другое вещество. Это различие влияет на конструкцию клапана, геометрию привода, маркировку и формулировки, соответствующие нормативным требованиям.

4. Регулирование, стандарты, транспортировка и переработка отходов

Нормативно-правовая база для баллонов с бутаном, охватывающая опасные грузы, легковоспламеняющиеся газы, баллоны под давлением, маркировку для потребителей и правила утилизации.
Бутан можно транспортировать и маркировать в соответствии с требованиями законодательства, используя контейнеры для хранения.

Нормативно-правовая база представляет собой четырехуровневую структуру: маркировка опасных грузов, легковоспламеняющихся газов, баллонов под давлением и бытовой химии.. Небольшие неперезаправляемые газовые баллончики подпадают под логику ООН в отношении опасных грузов. В рабочем документе ЕЭК ООН обсуждается различие между аэрозолями UN1950 и газовыми картриджами UN2037; см. Документ ЕЭК ООН о разграничении ООН 1950 и ООН 2037.

Для классификации транспортных средств в США рабочим базовым стандартом является 49 CFR. раздел таблицы опасных материалов eCFR является одним из ориентиров. Для химической классификации в Европе используется Классификационная страница бутана ECHA Поддерживает общие предупреждения об опасности GHS/CLP: H220 для чрезвычайно легковоспламеняющихся газов и H280 для газа под давлением.

4.1 Соединенные Штаты

Американская система объединяет правила транспортировки DOT/PHMSA, спецификации для контейнеров под давлением и опыт обеспечения безопасности потребительских товаров, полученный в результате инцидентов с портативными плитами. На практике разработчикам продукции необходимо учитывать одновременно спецификацию корпуса баллона, поведение при сбросе избыточного давления, маркировку, маркировку упаковки и предупреждения о сценариях использования.

4.2 Канада

Министерство транспорта Канады заявляет, что аэрозольные баллончики и газовые картриджи для опасных грузов класса 2 должны соответствовать применимым требованиям CAN/CGSB-43.123. Страница требований Министерства транспорта Канады к аэрозольным баллончикам и газовым картриджам Разделяет логику проектирования, производства, выбора, использования, маркировки и регистрации. документ CAN/CGSB-43.123 полезен для транспортировки аэрозольных баллончиков и газовых картриджей.

4.3 Рынки Европейского союза и стран Персидского залива

В соответствии с требованиями ЕС к аэрозольным диспенсерам, при производстве аэрозольной продукции необходимо учитывать опасность возгорания и высокое давление. Страница директивы Европейской комиссии об аэрозольных диспенсерах Это актуально для логики работы аэрозольных дозаторов. Картриджные изделия типа EN417 относятся к отдельному техническому стандарту для неперезаправляемых металлических картриджей со сжиженным газом, используемых в портативных приборах.

4.4 Мексика и другие регионы

Для Мексики стандарт NOM-018-STPS-2015 соответствует логике информирования об опасностях, установленной Глобальной системой охраны труда (GHS); см. NOM-018-STPS-2015 исходный PDF. Латинская Америка, страны Персидского залива и Южная Африка не являются рынками с “низкими правилами”. Они часто используют международные рамки с учетом местных особенностей исполнения.

4.5 Транспорт и переработка отходов

При планировании транспортировки необходимо различать классификацию продукции, вид транспорта и состояние упаковки. Новые полные баллончики, пустые потребительские баллончики и контейнеры для утилизации — это разные логистические проблемы. Агентство по охране окружающей среды США (EPA) включило аэрозольные баллончики в систему утилизации универсальных отходов; см. Страница правил EPA по утилизации универсальных отходов. Это важно для обратной логистики и инструкций по обращению с пустыми банками.

Кончик: Одной лишь пиктограммы, указывающей на необходимость переработки, недостаточно. На этикетке должно быть указано, должна ли банка быть пустой, как избежать прокола банки под давлением и какой местный маршрут действует.

5. Проблемы, с которыми сталкиваются пользователи, и возможности улучшения упаковки.

Схема причин отказов: утечка из баллона с бутаном, неправильный адаптер, падение пламени из-за холода, перегрев слишком большой емкости и путаница с артикулами.
Бутан может использоваться для устранения неполадок и исправления дефектов упаковки.
Жалобы пользователей на баллончики с бутаном и ответы на вопросы об упаковке
Жалоба пользователя Вероятная техническая причина Ответ на вопрос об упаковке
“Я чувствую запах газа”.” Проблема с обратным клапаном, несоответствие уплотнительных колец, загрязнение седла клапана или плохая точность сопряжения. Улучшить стабильность герметичности самозакрывающихся клапанов, пылезащитных колпачков, инструкций по проверке герметичности и контроля допусков на границе раздела.
“Во время заправки топливо разбрызгивается повсюду”.” Несоответствие геометрии адаптера или неустраненная разница давлений. Используйте кодированные адаптеры, более понятные схемы заправки и конструкцию седла, предотвращающую обратный выброс гильзы.
“В холодную погоду пламя слабеет”.” Низкое давление пара после испарительного охлаждения. Используйте рекомендации по правильному подбору смеси и избегайте небезопасных советов по внешнему отоплению.
“Подходит, но газ не выходит”.” Шток клапана не полностью вдавлен, фиксатор не задействован или используется неправильный тип интерфейса. Увеличьте размер значков интерфейса и добавьте тактильную или визуальную обратную связь при блокировке.
“Я купил не ту версию и уже заполнил её”.” Путаница с артикулами и интерфейсом в электронной коммерции. На основном изображении и лицевой этикетке укажите тип интерфейса, количество адаптеров и предупреждение о невозможности возврата после заполнения.

Направление совершенствования упаковки

Наибольшие коммерческие возможности заключаются не просто в более толстом металле. Это... система упаковки, устойчивая к ошибкам. Для кассетных баллончиков направляющий паз, стопорный рычаг и уплотнительное кольцо должны обеспечивать принудительное направление потока и четкую обратную связь о “заблокированном” положении. Для баллончиков с резьбой необходимо тщательно проверить возврат сердечника клапана и долговечность прокладки. Для заправочных баллончиков кодировка адаптера и геометрия, предотвращающая обратный поток, снижают вероятность отказа из-за “обтекания сопла газом”.

Дизайн этикетки должен обеспечивать совместимость, начиная от мелкого шрифта и заканчивая основным визуальным элементом. На передней панели должна быть указана информация о том, является ли упаковка кассетой с байонетным креплением, резьбовой кассетой EN417 или только заправкой для зажигалки. Для систем с боковым креплением кассеты предупреждения о максимальном диаметре посуды и нагреве топливного отсека должны быть высококонтрастными. Термочувствительные чернила или простая термопредупреждающая лента могут помочь, но они не могут заменить блокировку на уровне прибора.

Совместимость внутреннего покрытия и материала также имеет значение. На общедоступных страницах редко раскрывается химический состав покрытия, поэтому нельзя назвать одну смолу универсальной. Правильный процесс заключается в тестировании топливной смеси, одоранта, следов воды, прокладки клапана, покрытия и металлической подложки как единой системы.

6. Где применяется Shining Packaging: приводы, аэрозольные баллончики и клапаны

Компоненты привода, аэрозольного баллончика и клапана Shining Packaging для упаковки под давлением бутана.
Компоненты Shining Packaging для баллончиков с бутаном и аэрозольной упаковки.

В случае упаковки, используемой с бутаном, корпус баллона — лишь одна часть цепочки рисков. Исполнительный механизм, клапан, шток, прокладка, чашка и интерфейс баллона с устройством определяют, будет ли продукт обеспечивать надежное соединение или же он будет склонен к протечкам. Соответствующая работа Shining Packaging сосредоточена на этих компонентах интерфейса: исполнительные механизмы, аэрозольные баллончики, и клапаны Используется в системах упаковки под давлением, где контролируемое высвобождение и надежность герметизации имеют первостепенное значение.

Это не означает, что в каждом баллончике с бутановым топливом используется тот же привод, что и в аэрозольном баллончике. Это не так. Полезная связь заключается в инженерной практике: управление клапаном и седлом, совместимость прокладок, стабильность обжима, ход привода и отзывы пользователей — все это влияет на количество жалоб. В топливных баллончиках интерфейс должен контролировать выделение газа. В аэрозольных баллончиках привод и клапан должны контролировать распыление или выброс. Принципы проектирования аналогичны: уменьшить непреднамеренное выделение, сделать правильное использование очевидным и обеспечить стабильность упаковки при транспортировке и хранении.

Для команд, разрабатывающих баллончики с бутаном, горелки, технические аэрозоли или газовые продукты, практический вопрос прост: облегчает ли упаковка выполнение правильного действия по сравнению с неправильным? Если нет, жалобы на утечки в конечном итоге найдут слабое место.

7. Топ-10 марок баллончиков с бутаном

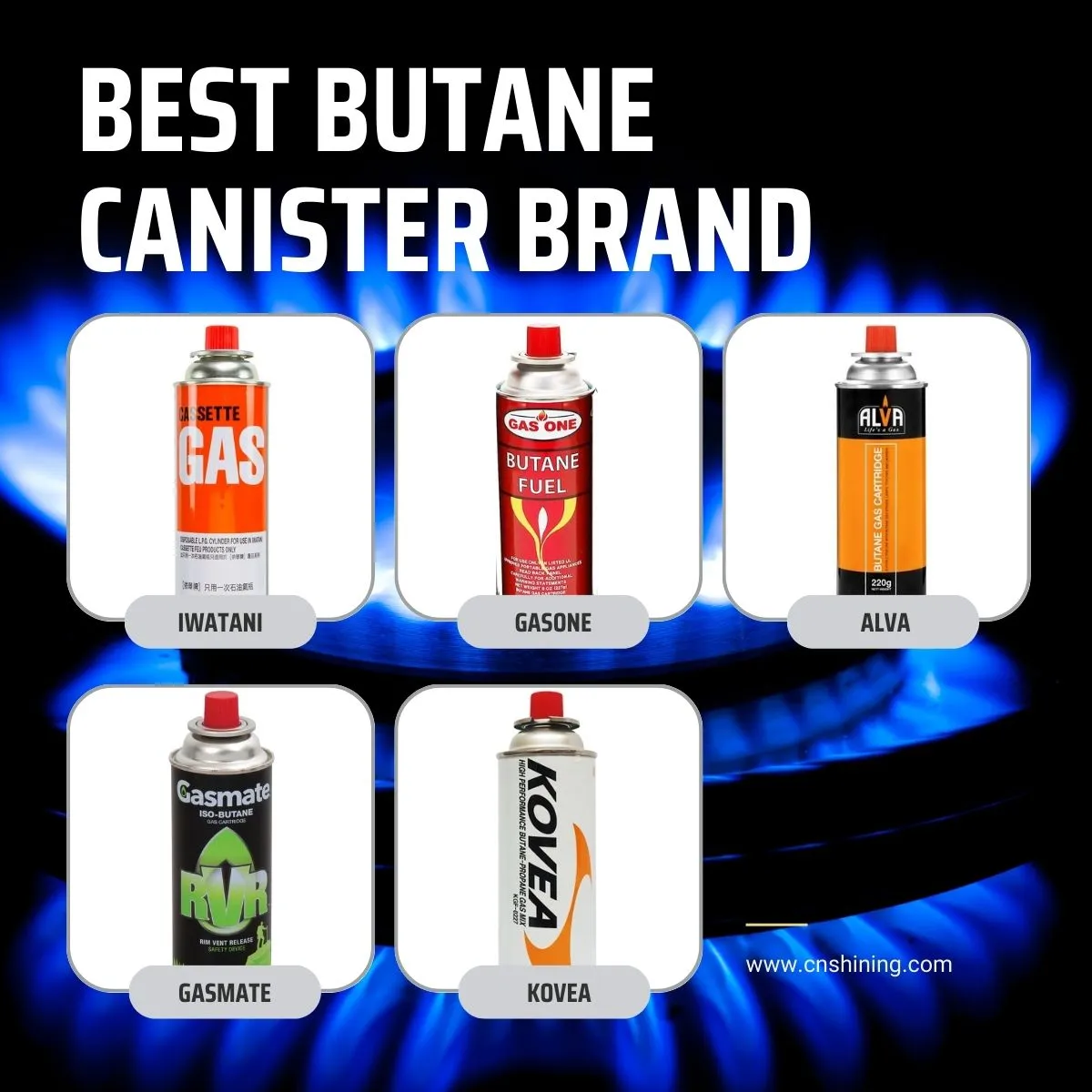

Сравнение 10 лучших марок баллончиков с бутаном по вместимости и типу применения.
Сравнение образцов 10 лучших марок баллончиков с бутаном.
Топ-10 марок баллончиков с бутаном: сравнение
Бренд Страна / Регион Компания / Оператор Общая емкость Типичная видимая цена Технический комментарий
Иватани Япония Корпорация Иватани 227 г / 8 унций примерно $1.93-3.49 за банку Известная экосистема кассетных печей. В общедоступных материалах особое внимание уделяется стандартам UL 147B, DOT 2P и CRV.
Газ Один Соединенные Штаты Линейка продукции марки Gas One 8 унций / 227 г Примерно $8.88 за банку; $15.95-15.96 за 4 банки Активное присутствие в сфере электронной коммерции в Северной Америке. Отзывы пользователей часто касаются отсутствия утечек и запаха газа.
Коулман Соединенные Штаты Коулман 8,8 унции; также 7,75 унции смешанного топлива примерно $10.99 за 2 банки Умение распознавать каналы на открытом воздухе. Часто продается в комплекте с походными плитами и сопутствующим оборудованием.
Ронсон Соединенные Штаты Линейка продукции марки Ронсон 135 мл, 290 мл примерно $4.96 на 290 мл; $12.95 на 135 мл x 3 В большей степени ориентирован на использование лёгкого и компактного газа для заправки горелок, чем на топливо для печей.
Зажигалка Соединенные Штаты Линейка продукции бренда Zippo 75 мл, 5,82 унции примерно $7.99 за 75 мл Высокая узнаваемость топлива для зажигалок. В основном используется газ для заправки, а не топливо для портативных печей.
Снежная вершина Япония Бренд Snow Peak 220 г примерно $6.95 Расположение источников топлива на открытом воздухе. Часто встречается у туристов и любителей пеших походов.
МСР Соединенные Штаты Исследования безопасности в горах 110 г и более примерно $5.95 на 110 г Пример топлива для активного отдыха на открытом воздухе с общедоступной информацией о составе 80/20 изобутан/пропан в розничных каналах.
GSI Outdoors Соединенные Штаты GSI Outdoors 230 г примерно $6.95 Всесезонное расположение топливной смеси. Часто используется в сочетании с системами приготовления пищи и походной посудой.
Ковеа Южная Корея Kovea Co., Ltd. 220 г / 230 г примерно $39,94 за комплект Информация о корейском портативном газовом оборудовании. Особое внимание уделяется системам для газовых плит и горелок.
Campingaz Франция Линейка брендов Newell Brands CV300 Plus, CV470 Plus примерно $10.08-16.13 на картридж Европейская экосистема газовых картриджей с запатентованной совместимостью с устройствами типа CV.

Общие технические термины

Общие технические термины для баллончиков с бутаном
Срок Краткое пояснение Деловое значение
н-бутан Нормальный бутан; нормальная температура кипения около -0,5°C. Доступная по цене, но возможности выращивания в холодное время года ограничены.
изобутан Изомер бутана с более низкой температурой кипения, около -11,7°C. См. Запись об изобутане в PubChem. Улучшенная пригодность для использования при низких температурах; характерно для улучшенных смесей для наружного применения.
Сжиженный газ Сжиженный нефтяной газ, обычно смеси пропана и бутана. Продукт не всегда представляет собой чистый бутан. Маркировка и классификация должны соответствовать смеси.
EN 417 Стандартный способ заправки металлических неперезаправляемых портативных баллончиков со сжиженным газом. Важный язык обеспечения совместимости для европейского и персидского рынков портативной бытовой техники.
Клапан Lindal / EN417 Семейство резьбовых самозакрывающихся клапанов, используемых во многих наружных контейнерах. Проблема совместимости, но также и потенциальный повод для жалоб, если герметичность или обратная связь клапана оставляют желать лучшего.
Штык / кассета / MSF-1A Длиннодиапазонная газовая плита может использоваться в семейном хозяйстве. Необходимы четкие фотографии для интернет-магазина и иконки интерфейса для главной страницы.
CRV / RVR Конструкция для сброса давления, например, зенковка или вентиляционное отверстие по краю. Защитная конструкция, которую можно наглядно отобразить на технической упаковке.
ООН 2037 В категорию опасных грузов входят небольшие емкости, содержащие газ, обычно газовые баллончики. Непосредственно влияет на транспортные документы, маркировку коробок и таможенную переписку.
H220 / H280 Предупреждения GHS/CLP об опасности чрезвычайно легковоспламеняющихся газов и газов под давлением. Наклейка на привод, паспорт безопасности, пиктограмма и многоязычный текст, подтверждающий соответствие требованиям.
ТОЧКА 2P Общий язык технических условий для небольших газовых баллонов в Северной Америке. Полезно при обсуждении вопросов, связанных с экспортом и розничной торговлей.
Универсальные отходы В США действует упрощенная процедура управления отдельными видами опасных отходов. Актуально для вопросов обращения с пустыми аэрозольными баллончиками и планирования обратной логистики.

8. Технические выводы

Однозначный вывод очевиден: конкуренция на рынке баллончиков с бутаном смещается от простого наполнения очередного недорогого металлического баллончика. Полезная работа заключается в контроле над этим процессом. интерфейсы, давление, герметизация клапанов, неправильное использование, маркировка и региональное соответствие. Более качественный баллон не только безопаснее в лаборатории. Он уменьшает вероятность неправильной установки, неправильного нагрева, неправильной заправки или неправильной утилизации.
