FEA 623: Механическая прочность заполненных аэрозольных пакетов

Стандартный обзор

FEA 623 — это отраслевой стандарт, выпущенный [название отраслевого стандарта]. Европейская аэрозольная федерация (FEA) что определяет упрощенный метод гидравлических испытаний оценить механическую прочность заполненные аэрозольные пакеты с клапаном.

В отличие от FEA 621, который оценивает пустые контейнеры, FEA 623 оценивает полная аэрозольная система:

Контейнер (металлический или пластиковый)
Клапан и погружная трубка
Зажимной или обжимной интерфейс

Ключевой вывод: FEA 623 оценивает механическую целостность герметичного, функционального аэрозольного пакета.

Область применения и сфера применения

Данный метод применим к:

Металлические аэрозольные баллончики (из жести или алюминия)
Пластиковые аэрозольные баллончики
Контейнеры, снабженные клапаном путем заклинивания или внешней обжимки.

Данный тест предназначен в первую очередь для:

Разработка продукта
Проверка проекта
Сравнительная оценка систем

Важный: Это метод разработки и оценки, а не замена стандартным методам испытаний в водяной бане.

Предупреждение о безопасности

Результаты теста могут быть следующими:

Внезапное разрывание аэрозольного баллончика
Выброс клапанного узла

Надлежащая защита экрана и оператора является обязательной.

Правило техники безопасности: Никогда не проводите испытания по методу FEA 623 без защитного экрана.

Испытательное оборудование

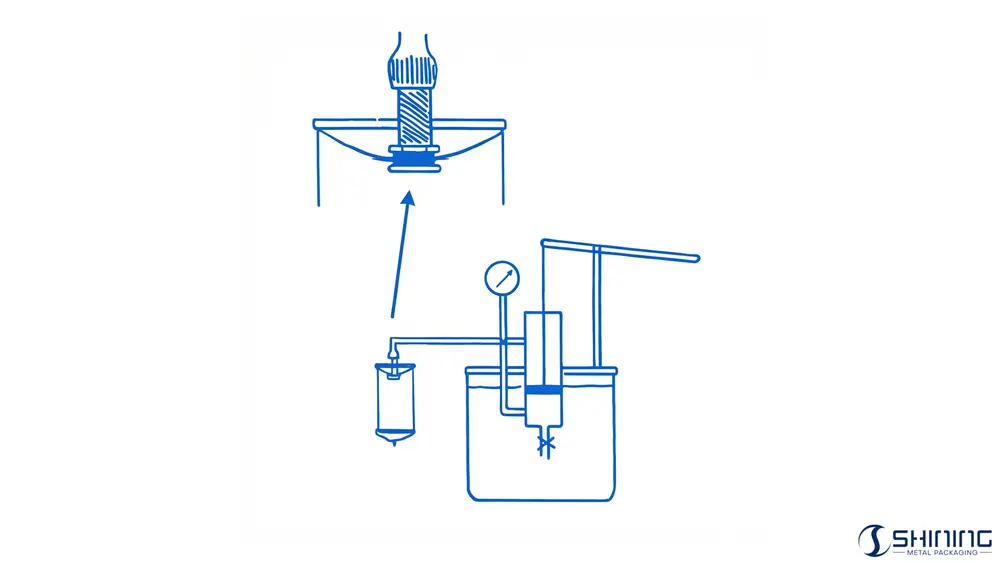

Схема гидравлического испытания под давлением FEA 623, показывающая заполненный аэрозольный баллон, соединенный с насосной системой с манометром и системой подачи воды снизу. — Схематическое изображение метода испытаний FEA 623, демонстрирующее гидравлическое нагнетание давления в заполненный аэрозольный баллон через нижнее соединение и систему измерения давления.

Для проведения тестирования необходимы следующие условия:

Гидравлический насос
Манометр с максимальной стрелкой
Минимальное разрешение масштаба 1 бар

Подготовка к тестированию

Последовательность тестирования следующая:

Соединительный элемент насоса крепится к нижней части контейнера.
Аэрозольный клапан с погружной трубкой прижимается или обжимается к контейнеру.
Контейнер полностью заполнен водой. 20 ± 5 °C
Контейнер подключен к гидравлическому насосу.

Весь захваченный воздух необходимо удалить, приложив небольшое давление (приблизительно). 1 бар) и приводя в действие клапан при перевернутом контейнере.

Инженерная точка зрения: Остаточный воздух значительно увеличивает накопленную энергию и делает результаты недействительными.

Конфигурации разъемов насоса

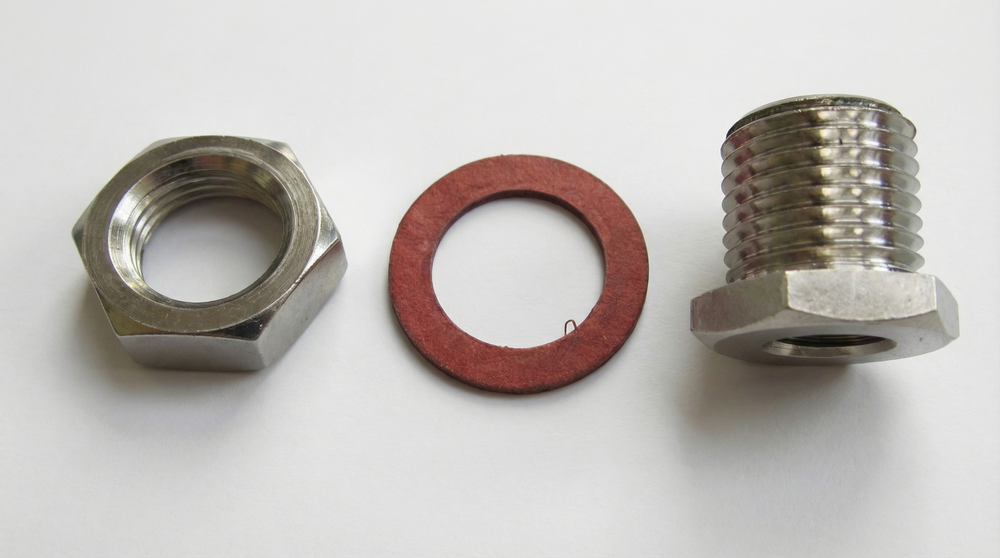

Компоненты резьбового соединения для нижней части аэрозольного баллончика, включая резьбовой соединитель, уплотнительную прокладку и контргайку. — Компоненты резьбового фитинга, используемого для соединения гидравлического насоса с просверленным основанием контейнера, включая соединитель, прокладку и контргайку.

Собранный винтовой фитинг, установленный на основании аэрозольного баллончика, с внутренним и внешним видом, в сжатом состоянии уплотнительной прокладки. — Собранное нижнее соединение, демонстрирующее зону сжатия прокладки и герметизации на аэрозольном баллончике.

Допускаются два способа подключения насоса:

Дно с просверленным отверстием и вентилем для шины (внутренние компоненты удалены).
Дно с просверленными отверстиями, винтовым соединением и прокладкой.

Диаметр отверстия:

Не должно превышать 9 мм в любом случае

Не должно превышать 20% диаметра контейнера

Важное ограничение: Просверленное отверстие ослабляет контейнер, поэтому его размер должен быть как можно меньше.

Процедура тестирования

После подготовки:

Поддержание давления продолжается до тех пор, пока не произойдет утечка или разрыв.

Контейнер находится под гидравлическим давлением.

Скорость повышения давления не должна превышать 1 бар в секунду

Правило: Контролируемое повышение давления имеет важное значение для проведения содержательного сравнения механической прочности.

Наблюдаемые виды отказов

В ходе испытаний деформация или разрушение могут произойти в следующих местах:

Чашка клапана или центральный выступ
Плечо или конус контейнера
Цилиндрическое тело
Дно контейнера
Соединение клапана и контейнера

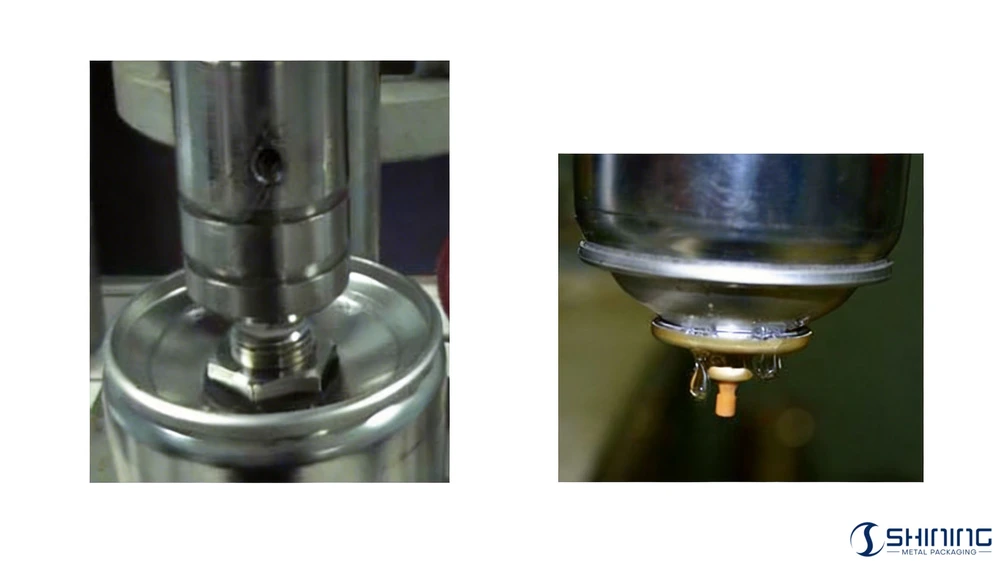

Гидравлические испытания заполненного аэрозольного баллона, демонстрирующие утечку через нижнее соединение насоса и клапан во время создания давления. — Гидравлическое нагнетание давления в заполненный аэрозольный баллон, показывающее нижнее соединение насоса (слева) и утечку в клапане при повышении внутреннего давления (справа).

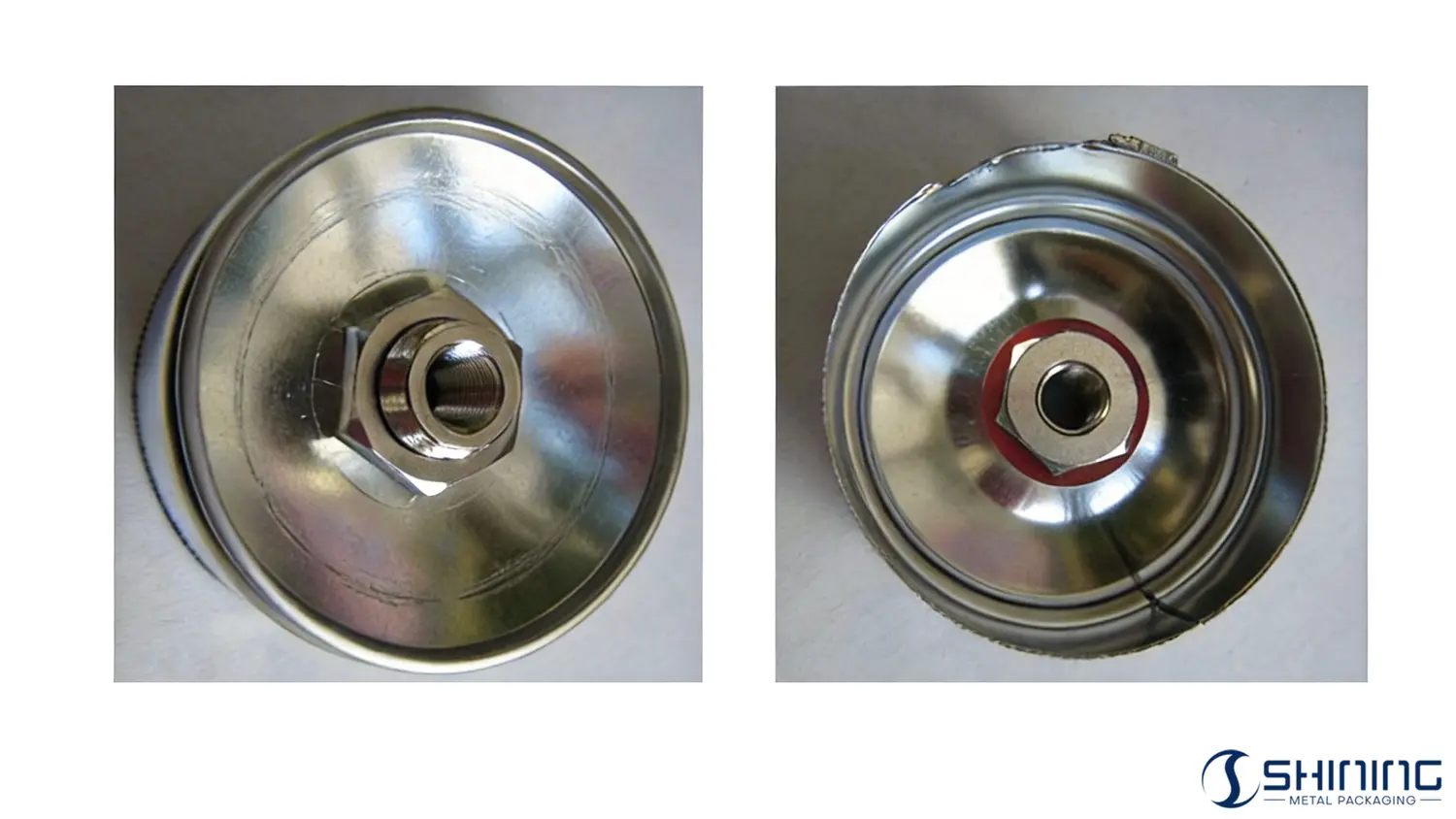

Сравнение основания аэрозольного баллончика до и после испытания под давлением по методу FEA 623, показывающее неповрежденное основание с разъемом насоса и разрушенное основание с радиальной трещиной и деформацией. — Сравнение состояния основания контейнера до и после испытаний по методу FEA 623, демонстрирующее целостность нижнего соединения (слева) и разрыв основания с радиальной трещиной под внутренним давлением (справа).

Требования к отчетности

Протокол испытаний должен включать:

Подробности о контейнере, клапане и методе затяжки/обжима
Размер выборки
Давление, при котором происходит деформация, по компонентам
Места утечек
Давление при разрыве или срабатывании клапана

Инженерное значение

Курс FEA 623 предоставляет быстрый сравнительный метод для:

Оцените надежность системы «контейнер-клапан».
Сравните альтернативные материалы или конструкции.
Выявите слабые места в собранных аэрозольных баллончиках.

Это особенно ценно в следующие периоды:

Разработка новых продуктов
Перепроектирование клапана или контейнера
квалификация поставщика

Анализ системы: Стандарт FEA 623 устраняет разрыв между испытаниями пустых контейнеров (FEA 621) и нормативными испытаниями заполненных упаковок (FEA 606).

Взаимосвязь с другими стандартами

FEA 621 – Устойчивость пустых контейнеров к давлению
FEA 606 – Испытание заполненных аэрозольных пакетов в водяной бане
ADR / RID – Правила перевозки

Скачать стандартный PDF-файл

FEA 623 Стандарт описывает упрощенный метод гидравлических испытаний, используемый для оценки механической прочности заполненных металлических и пластиковых аэрозольных баллончиков, снабженных клапанами. Он определяет процедуры создания давления для выявления деформации, утечки или разрыва, что помогает оценить прочность баллончиков на этапах разработки продукции и испытаний на безопасность.

Скачать FEA 623 (PDF)

Просмотрите ассортимент аэрозольной упаковки

Часто задаваемые вопросы – Инженерные разработки

Нет. Это метод разработки и оценки, используемый для обоснования проектных решений, а не для получения разрешений от регулирующих органов.

Вода устраняет изменчивость в поведении состава и значительно повышает безопасность испытаний.

Нет. Методика FEA 623 дополняет, но не заменяет собой нормативные испытания в водяной бане.

Это позволяет контролировать гидравлическое давление, но его необходимо минимизировать, чтобы избежать искажения результатов.

Просверленное отверстие изменяет прочность контейнера, поэтому абсолютные значения давления следует интерпретировать сравнительно.
