Стандартный обзор
FEA 648 является отраслевым стандартом, выпущенным Европейская аэрозольная федерация (FEA) который определяет унифицированные методы для:
- Измерение длины трубки погружного клапана аэрозольного баллона
- Оценка роста погружной трубки после контакта с продуктом и топливом.
- Оценка допустимой кривизны погружной трубки
Хотя погружная трубка является простым компонентом, её длина и форма оказывают непосредственное влияние на Характеристики распыления, эффективность откачки, установка клапана и устойчивость к заклиниванию..
Область применения и сфера применения
Стандарт FEA 648 применяется к аэрозольным клапанам с монтажные чашки 25,4 мм и не зависит от материала погружной трубки (ПЭ, ПП, ПА и т. д.).
Стандарт не определяет “идеальную” длину или значение кривизны погружной трубки; вместо этого он предоставляет воспроизводимые методы измерения чтобы заказчик и поставщик могли согласовать технические характеристики.
А. Измерение длины погружной трубки
Стандартные отраслевые определения длины
Стандарт признает четыре часто используемых эталонных определения. Крайне важно, чтобы в спецификациях всегда указывалось, какое именно определение используется.
| Обозначение | Описание | Типичное использование |
|---|---|---|
| Видимый / Открытый | Длина трубки, видимая под корпусом клапана. | Проверка сборки |
| ФБОК | От основания чашки | Наиболее распространенный инженерный справочник |
| FSMS / FBOG | С поверхности уплотнительного элемента (прокладки). | Анализ герметичности |
| FTMC / CSMA | С верхней части монтажной чашки | Инструменты и зазоры для крышек |

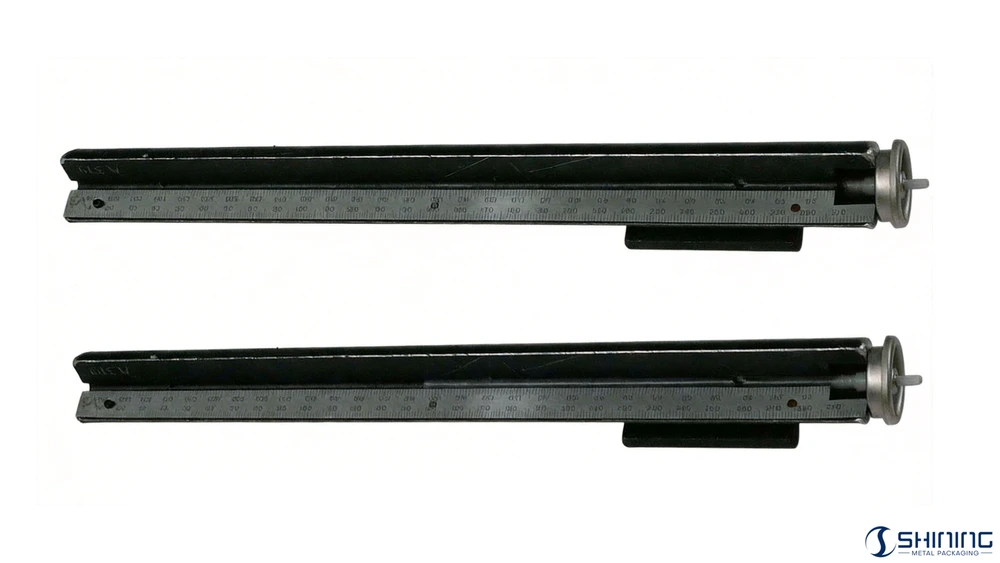

Измерительный прибор – FBOC
Измерительный прибор FBOC обеспечивает прямолинейность погружной трубки во время измерения, что крайне важно для повторяемости и точности.

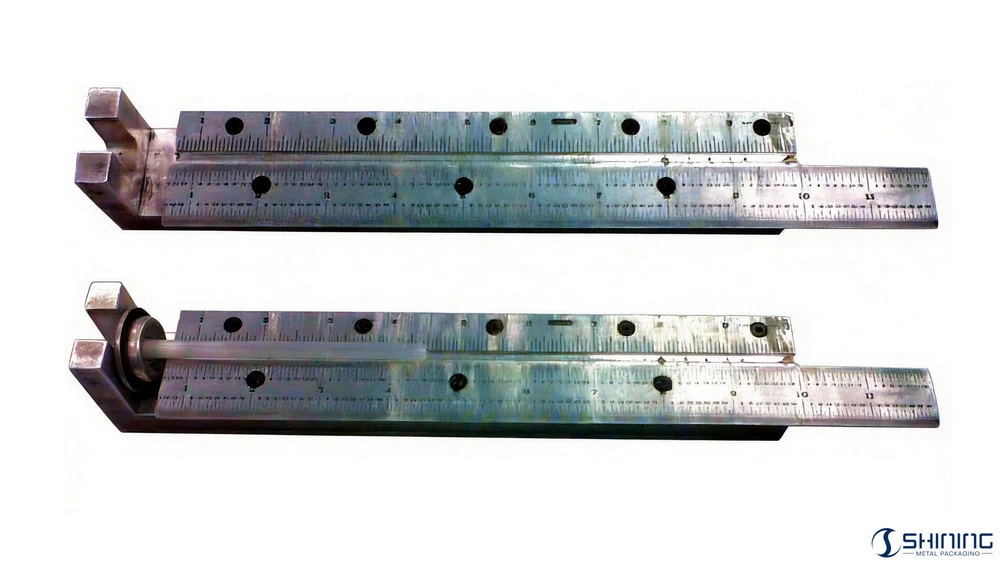

Измерительный прибор – FTMC
Длину труб FTMC нельзя измерить с помощью того же измерительного прибора, что и трубы FBOC. Используется отдельная линейка-измерительный прибор с нулевой отметкой в верхней части монтажной чашки.
Отчетность
Длина погружной трубки должна указываться в миллиметрах и всегда сопровождаться указанием эталонного значения (FBOC, FSMS/FBOG, FTMC или Visible).
Б. Измерение прироста длины погружной трубки
Некоторые составы и пропелленты могут вызывать деформацию материалов погружной трубки. расширяться или сжиматься После заполнения. Этот эффект обычно стабилизируется в течение первых 24 часов.
Краткое описание процедуры тестирования
- Отрежьте три погружные трубки до требуемой номинальной длины.
- Измерьте и запишите начальную длину (L1).
- Наполнить аэрозоль конечной рецептурой и соответствующим соотношением пропеллента.
- Состояние на 50 °C ± 1 °C в течение 3 минут
- Хранить при комнатной температуре в течение 48 часов.
- Безопасно снизьте давление и проведите повторное измерение (L2)
Рост (или сокращение) рассчитывается следующим образом:
Рост = (L2 − L1) / L1 × 100
C. Измерение кривизны погружной трубки
Идеально прямая погружная трубка нежелательна. Если она абсолютно прямая, она может опираться на купол контейнера и удерживать клапан слишком высоко, что приводит к проблемам с клинчем.

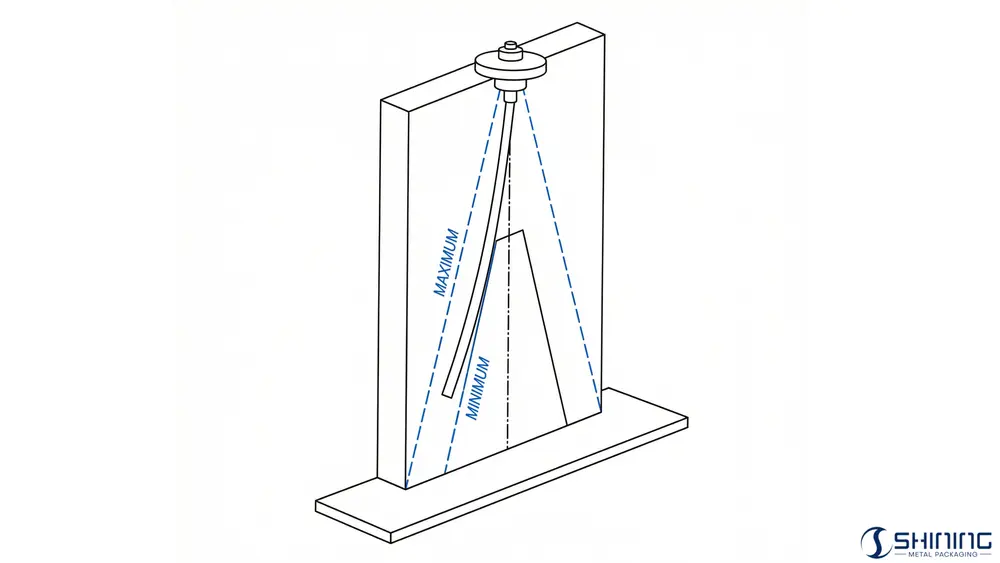

Приспособление для измерения кривизны
Процедура
Клапан устанавливается в центре приспособления и вращается. Изгиб погружной трубки допустим, если она располагается между минимальные и максимальные опорные конусы.
В стандарте FEA 648 не указаны числовые пределы кривизны. Они должны быть согласованы между заказчиком и поставщиком, включая планы отбора проб и уровни качества.
Скачать стандартный PDF-файл
FEA 648 Стандарт описывает методы измерения длины погружной трубки аэрозольного клапана, оценки увеличения длины погружной трубки, вызванного составом продукта, и оценки кривизны погружной трубки. Он определяет процедуры, обеспечивающие правильную работу клапана, надлежащую эвакуацию из контейнера и надежную работу аэрозольного производства.
Часто задаваемые вопросы – Инженерный отдел и отдел контроля качества
Нет. В нем определяется, как точно измерять длину, чтобы технические характеристики можно было согласовывать и проверять последовательно.
Не всегда, но некоторые системы растворителей или топлива могут вызывать измеримый рост, который необходимо компенсировать на этапе проектирования.
Да. Небольшой, контролируемый изгиб необходим для того, чтобы погружная трубка не поддерживала клапан во время заклинивания.
Да, но только по отдельной договоренности. В стандарте FEA 648 используется сравнительный метод с применением шаблонов, а не фиксированные значения.
Нет. Стандарт FEA 648 разработан для клапанов с монтажными чашками диаметром 25,4 мм.
