Aperçu standard
Le EN 15006:2006 La norme spécifie les dimensions essentielles des récipients aérosols en aluminium avec un Ouverture de 25,4 mm. Ces mesures — hauteur de contact, diamètre extérieur, diamètre intérieur et hauteur d'épaulement — sont cruciales pour garantir une étanchéité correcte, une bonne intégration de la coupelle de soupape et une efficacité de sertissage optimale lors du processus de remplissage.
1. Définition des dimensions clés
1.1 Hauteur de contact (h)
La hauteur de contact correspond à la distance verticale entre l'épaulement du corps du boîtier et la surface d'étanchéité. Cette dimension est essentielle pour un montage et une étanchéité corrects de la vanne.
- Mesuré en trois points équidistants autour de la canette.
- Les aérosols en aluminium ont une valeur qui doit être 4,25 mm ± 0,20 mm, boîtes de conserve en fer-blanc :4,00 mm ± 0,15 mm.
- La différence entre les mesures ne doit pas dépasser 0,50 mm.
1,2 Diamètre extérieur (D)
Cette mesure fait référence au diamètre extérieur autour de la fermeture supérieure de la boîte.
| Valeur moyenne (mm) | Écart max-min (mm) | Minimum (mm) |
|---|---|---|
| 31,3 ± 0,2 | ≤ 0,4 | ≥ 31,0 |
1,3 Diamètre intérieur
Le diamètre intérieur de l'ouverture de la boîte où la valve est scellée.
| Valeur moyenne (mm) | Écart max-min (mm) | Minimum (mm) |
|---|---|---|
| 25,4 ± 0,1 | ≤ 0,15 | ≥ 25,3 |
1.4 Hauteur des épaules (S1)
Cette dimension est nécessaire pour fixer les composants en plastique moulé sur la jupe du clapet de soupape après la fermeture de la boîte. La valeur minimale varie selon le diamètre de la boîte :
| Diamètre de la boîte (mm) | Hauteur minimale des épaules S1 (mm) |
|---|---|
| 45 | 4.00 |
| 50 | 4.00 |
| 53 | 3.00 |
| 59 | 3.00 |
| 66 | 3.00 |
2. Méthodes de mesure

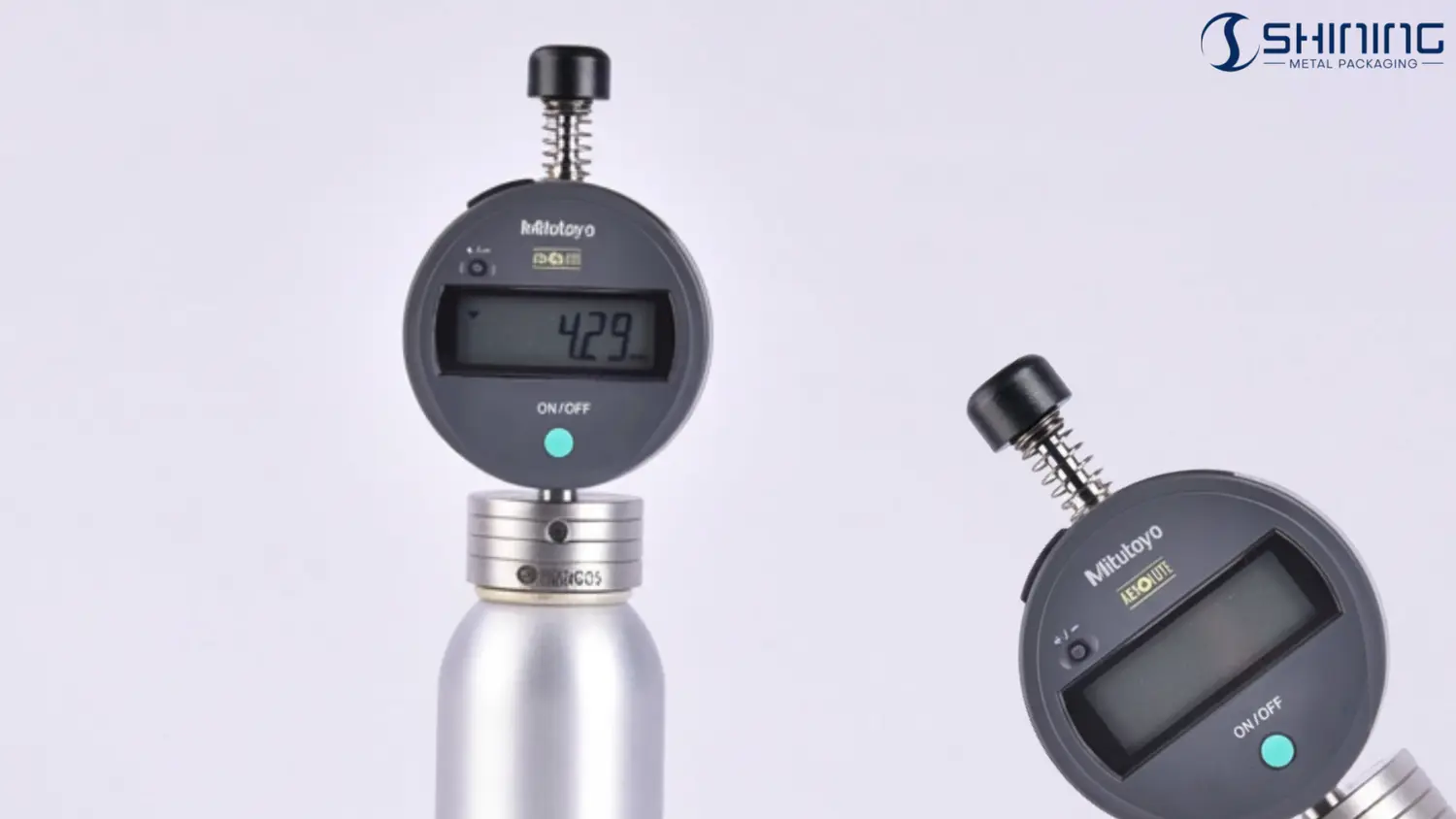

Mesure de la hauteur de contact
Utilisez les jauges comme spécifié dans EN 14850. Enregistrez les valeurs moyennes, minimales et maximales des trois mesures effectuées.

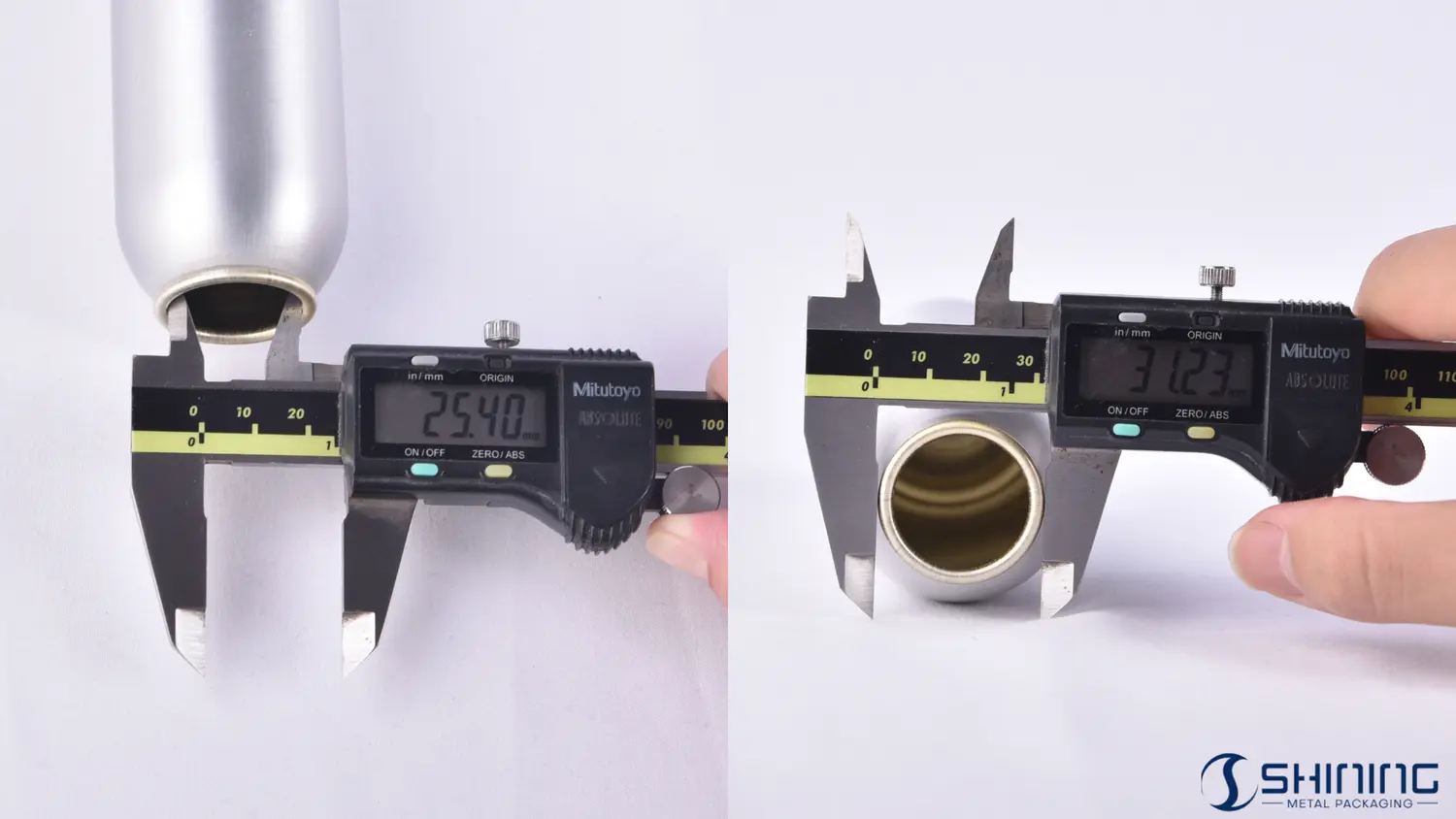

Diamètres extérieur et intérieur
Utilisez un pied à coulisse ou des calibres annulaires, en mesurant par intervalles de 60°. Assurez-vous que l'écart ne dépasse pas les tolérances indiquées.
3. Applications de la norme EN 15006
3.1 Processus de conclusion
Un contrôle dimensionnel précis assure un sertissage efficace avec les coupelles de soupape, évitant les fuites et garantissant que les joints répondent aux normes requises.
3.2 Contrôle de la qualité
Les lignes de remplissage nécessitent des mesures précises pour le contrôle des marchandises entrantes. Cela garantit un ajustement correct des coupelles de vannes et des actionneurs, optimisant ainsi l'efficacité de la production.
3.3 Compatibilité des matériaux
Les dimensions indiquées sont indépendantes du matériau utilisé, ce qui permet un approvisionnement flexible auprès de différents fournisseurs de contenants en fer-blanc, en acier inoxydable ou en aluminium.
Télécharger le PDF standard
Ce document présente la norme EN 15006, qui spécifie les exigences dimensionnelles des récipients aérosols en aluminium à ouverture de 25,4 mm. Il définit les critères de mesure de la hauteur de contact, des diamètres et de la hauteur d'épaulement, facilitant ainsi le sertissage efficace des valves, le contrôle de la production et l'inspection qualité dans les applications d'emballage aérosol.
Foire aux questions (FAQ)
La norme EN 15006 définit la géométrie de l'ouverture et de l'épaulement des aérosols en aluminium. La norme EN 14847 concerne les ouvertures des aérosols en fer-blanc, tandis que la norme EN 14848 définit la géométrie de la coupelle de la valve ; ces trois éléments doivent être parfaitement alignés pour garantir un sertissage fiable.
La norme EN 15006 est spécifiquement conçue pour les contenants en aluminium et décrit le comportement de formage de l'aluminium. Bien que l'ouverture nominale soit identique, les boîtes en aluminium et en fer-blanc requièrent des hauteurs de contact et des tolérances différentes.
Une hauteur d'épaulement insuffisante entraîne souvent un frottement entre la jupe de l'actionneur et la coupelle de la soupape. Ceci peut provoquer des problèmes d'assemblage, des défauts esthétiques ou une instabilité d'étanchéité à long terme.
Oui. Pour les boîtes de plus de 50 mm de diamètre, un sertissage usiné est recommandé. Cela améliore la stabilité dimensionnelle et réduit la déformation lors du sertissage et du remplissage.
La norme EN 15006 doit toujours être appliquée conjointement avec les normes EN 14847 (référence d'ouverture), EN 14848 (coupelles de soupape) et EN 14850 (mesure de la hauteur de contact). L'utilisation de ces normes comme un système garantit la compatibilité dimensionnelle et la fiabilité de l'étanchéité.
