Aperçu standard
La norme FEA 219 est une norme industrielle publiée par l' Fédération européenne des aérosols (FEA), définissant le Dimensions hors tout des récipients aérosol monoblocs en aluminium avec une ouverture de 20 mm, ainsi que leurs capacités nominales correspondantes à pleine capacité.
La norme s'applique aux contenants fabriqués d'une seule pièce (sans soudure, assemblage ni brasage), généralement utilisés dans les applications cosmétiques, pharmaceutiques et d'aérosols haut de gamme.
1. Portée et application
La norme FEA 219 s'applique à :
- Conteneurs aérosol monoblocs en aluminium
- Ouvertures de 20 mm conformes aux normes FEA 215
- Profils d'épaule ogivals
La fermeture de la vanne est généralement réalisée à l'aide de viroles, conformément à FEA 210, formant un système d'aérosol complet de 20 mm.

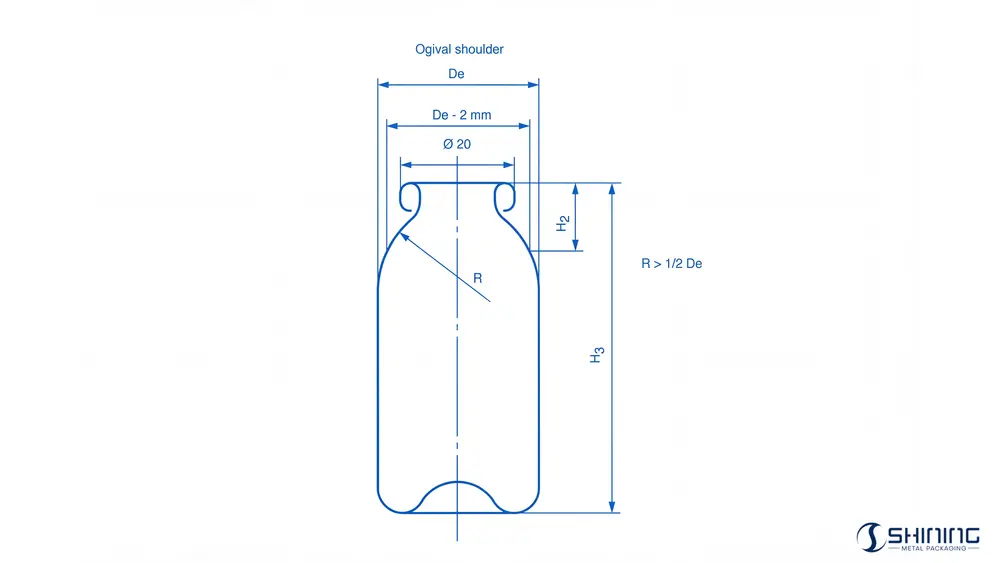

2. Définitions dimensionnelles clés
La norme FEA 219 définit quatre dimensions caractéristiques qui, ensemble, forment les désignation commerciale du conteneur :
- C2 – capacité nominale à ras bord (ml)
- De – diamètre extérieur nominal (mm)
- H3 – hauteur totale nominale (mm)
- H2 – hauteur du siège (mm)
3. Capacité et tolérances dimensionnelles
La norme FEA 219 établit des tolérances de production réalistes reflétant le comportement de formage de l'aluminium :
- Diamètre extérieur De : −0,2 / +0,4 mm
- Hauteur totale H3 : ± 0,4 mm
- Hauteur du siège H2 : ± 0,5 mm
Dimensions nominales typiques
| Capacité nominale à ras bord C2 (ml) |
Volume de remplissage V (ml) |
De +0.4 / -0.2 (mm) |
H3 ± 0,4 (mm) |
H2 ± 0,5 (mm) |
|||
|---|---|---|---|---|---|---|---|
| nom. | min. | max. | Gaz liquéfié | Gaz comprimé | |||
| 40 | 38 | 42 | 25 | – | 25.0 | 95.0 | 10.0 |
| 40 | 38 | 42 | 25 | – | 25.8 | 90.0 | 13.0 |
| 47 | 45 | 49 | – | 25 | 25.8 | 102.0 | 13.0 |
| 75 | 72 | 78 | 50 | – | 35.0 | 97.0 | 20.0 |
| 89 | 85 | 93 | – | 50 | 35.0 | 111.0 | 20.0 |
| 110 | 106 | 114 | 75 | – | 35.0 40.0 | 135.0 110.0 | 20.0 21.0 |
| 140 | 134 | 146 | 100 | 75 | 40.0 | 133.0 | 21.0 |
| 175 | 169 | 181 | 125 | 100 | 45.0 | 135.0 | 27.0 |
| 210 | 204 | 216 | 150 | 125 | 45.0 50.0 | 158.0 134.0 | 27.0 30.0 |
| 270 | 262 | 278 | 200 | 150 | 50.0 | 165.0 | 30.0 |
| 335 | 325 | 345 | 250 | 200 | 50.0 | 200.0 | 30.0 |
- De: Diamètre extérieur nominal
- H3Hauteur totale nominale
- H2Hauteur du siège
4. Relations avec les autres normes de 20 mm
Relations avec les autres normes de 20 mm
- FEA 215 – Géométrie d'ouverture de 20 mm
- FEA 210/EN14849 – viroles de vanne pour systèmes de 20 mm
- FEA 421 – diamètres de référence du siège du bouchon et du couvercle
Ces normes garantissent ensemble la compatibilité dimensionnelle, du formage du contenant jusqu'au remplissage et à l'emballage final.
5. Scénarios d'application pratique
5.1 Conception et sélection des produits
La norme FEA 219 permet aux propriétaires de marques et aux ingénieurs en emballage de sélectionner les dimensions des contenants en fonction à la fois du volume de remplissage et des proportions ergonomiques.
5.2 Compatibilité de la ligne de remplissage
Des diamètres et des hauteurs standardisés simplifient les changements de format sur les lignes de remplissage cosmétiques et pharmaceutiques à grande vitesse.
5.3 Approvisionnement et diversification des sources d'approvisionnement
La spécification de la norme FEA 219 dans les documents d'achat garantit une géométrie de conteneur cohérente entre les fournisseurs.
Télécharger le PDF standard
Ce document fournit FEA 219, Ce document définit des dimensions normalisées pour les récipients aérosols monoblocs en aluminium avec une ouverture de 20 mm. Il spécifie les capacités nominales à ras bord, les diamètres extérieurs, les hauteurs et les profils d'épaulement ogival afin de garantir une conception cohérente des récipients et une vérification dimensionnelle.
FAQ – Ingénierie et Achats
La norme FEA 219 n'est pas obligatoire, mais elle représente une pratique exemplaire largement acceptée dans l'industrie pour les aérosols en aluminium de 20 mm. Dans les applications cosmétiques et pharmaceutiques, elle est souvent considérée comme une référence de facto pour garantir la cohérence dimensionnelle et l'interchangeabilité des composants.
La norme FEA 219 s'applique exclusivement aux contenants monoblocs en aluminium. Les aérosols en acier sont construits selon des principes différents et sont couverts par des normes EN telles que la norme EN 15007.
La norme FEA 219 est spécifiquement définie pour les profils d'épaulement ogivaux, qui garantissent un comportement prévisible en matière de formage et d'étanchéité. L'utilisation d'autres profils d'épaulement est soumise à un accord spécifique et nécessite la validation du remplissage, du sertissage et de l'ajustement du capuchon.
Oui. La norme FEA 215 définit la géométrie d'ouverture de 20 mm pour laquelle les conteneurs FEA 219 sont conçus. Sans conformité à la norme FEA 215, la fiabilité du raccordement et de l'étanchéité des vannes ne peut être garantie.
La hauteur d'assise du couvercle détermine le positionnement correct des bouchons, surbouchons et éléments décoratifs. Des valeurs H2 incorrectes entraînent souvent des interférences entre les bouchons, un mauvais alignement visuel ou des problèmes d'emballage en aval.
Les tolérances sont optimisées pour le comportement au formage de l'aluminium et les exigences esthétiques, plutôt que d'être universellement plus strictes. Elles reflètent les capacités de fabrication pratiques tout en préservant la cohérence fonctionnelle et visuelle.
Les conteneurs FEA 219 sont conçus pour les systèmes de 20 mm et ne sont pas compatibles avec les vannes ou l'outillage de 25,4 mm. Toute tentative d'utilisation conjointe de ces systèmes entraîne des défauts d'étanchéité et une incompatibilité des équipements.
