Descripción general del estándar
Análisis de elementos finitos 648 es un estándar industrial emitido por la Federación Europea de Aerosoles (FEA) que define métodos unificados para:
- Medición de la longitud del tubo de inmersión de la válvula de aerosol
- Evaluación del crecimiento del tubo de inmersión después del contacto con el producto y el propelente.
- Evaluación de la curvatura aceptable del tubo de inmersión
Aunque el tubo de inmersión es un componente simple, su longitud y forma tienen un impacto directo en rendimiento de la pulverización, eficiencia de evacuación, inserción de la válvula y estabilidad del engaste.
Alcance y aplicabilidad
FEA 648 se aplica a válvulas de aerosol con copas de montaje de 25,4 mm y es independiente del material del tubo de inmersión (PE, PP, PA, etc.).
La norma no define una longitud de tubo de inmersión "ideal" ni un valor de curvatura; en cambio, proporciona métodos de medición repetibles para que el cliente y el proveedor puedan ponerse de acuerdo en las especificaciones.
A. Medición de la longitud del tubo de inmersión
Definiciones comunes de longitud en la industria
La norma reconoce cuatro definiciones de referencia de uso común. Es fundamental que las especificaciones indiquen siempre qué definición se utiliza.
| Designación | Descripción | Uso típico |
|---|---|---|
| Visible / Expuesto | Longitud del tubo visible debajo de la carcasa de la válvula | Comprobaciones de montaje |
| FBOC | Desde la base de la taza | Referencia de ingeniería más común |
| FSMS / FBOG | Desde la superficie del medio de sellado (junta) | Análisis de sellado |
| FTMC / CSMA | Desde la parte superior de la copa de montaje | Herramientas y liquidación de tapas |

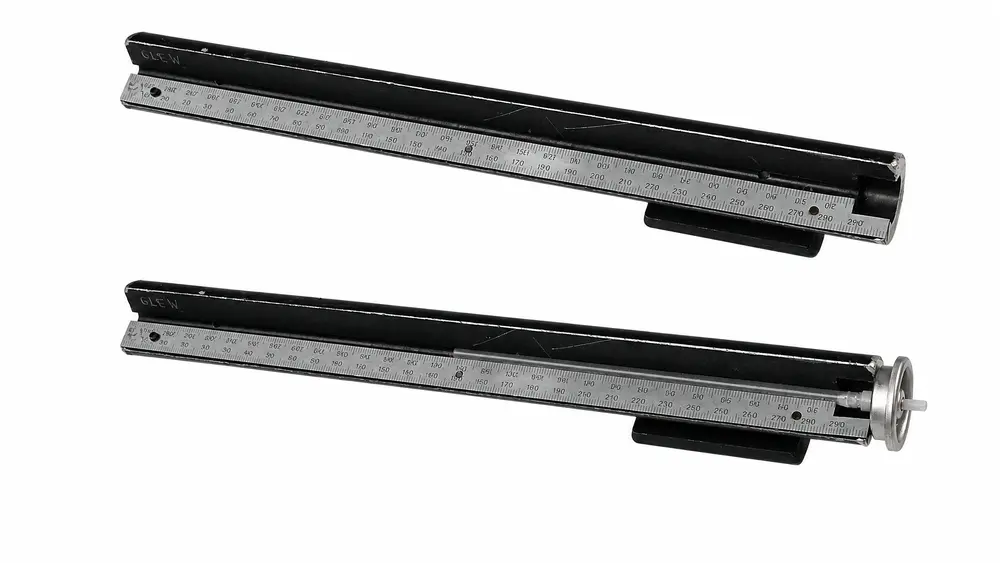

Calibrador de medición – FBOC
El medidor FBOC garantiza que el tubo de inmersión se mantenga recto durante la medición, lo cual es fundamental para la repetibilidad y la precisión.
Calibrador de medición – FTMC
Las longitudes de los FTMC no se pueden medir con el mismo calibre que los FBOC. Se utiliza un calibre de regla independiente, con la referencia cero en la parte superior de la copa de montaje.
Informes
La longitud del tubo de inmersión deberá indicarse en milímetros y siempre deberá ir acompañada de la definición de referencia (FBOC, FSMS/FBOG, FTMC o Visible).
B. Medición del crecimiento de la longitud del tubo de inmersión
Ciertas formulaciones y propelentes pueden causar que los materiales del tubo de inmersión expandirse o contraerse después del llenado. Este efecto generalmente se estabiliza dentro de las primeras 24 horas.
Resumen del procedimiento de prueba
- Corte tres tubos de inmersión a la longitud nominal deseada.
- Mida y registre la longitud inicial (L1).
- Llenar el aerosol con la formulación final y la proporción de propelente.
- Condición en 50 °C ± 1 °C durante 3 minutos
- Almacenar a temperatura ambiente durante 48 horas.
- Despresurice de forma segura y vuelva a medir (L2)
El crecimiento (o la contracción) se calcula de la siguiente manera:
Crecimiento = (L2 − L1) / L1 × 100
C. Medición de la curvatura del tubo de inmersión
Un tubo de inmersión perfectamente recto no es deseable. Si es completamente recto, puede apoyarse en la cúpula del recipiente y mantener la válvula demasiado alta, lo que provoca problemas de agarre.
Plantilla de medición de curvatura
Procedimiento
La válvula se coloca en el centro de la plantilla y se gira. La curvatura del tubo de inmersión es aceptable si descansa entre los conos de referencia mínimo y máximo.
La norma FEA 648 no especifica límites numéricos de curvatura. Estos deben ser acordados entre el cliente y el proveedor, incluyendo los planes de muestreo y los niveles de calidad aceptables (AQL).
Descargar el PDF estándar
Análisis de elementos finitos 648 Esta norma describe los métodos para medir la longitud del tubo de inmersión de la válvula del aerosol, evaluar su dilatación debido a la formulación del producto y determinar su curvatura. Define los procedimientos para garantizar el correcto funcionamiento de la válvula, la evacuación adecuada del envase y un rendimiento fiable en la fabricación del aerosol.
Preguntas frecuentes: Ingeniería y control de calidad
No. Define cómo medir la longitud con precisión para que las especificaciones puedan acordarse y verificarse de forma consistente.
No siempre, pero ciertos sistemas de disolventes o propelentes pueden producir un crecimiento apreciable que debe compensarse durante el diseño.
Sí. Es necesaria una curvatura pequeña y controlada para evitar que el tubo de inmersión sostenga la válvula durante el proceso de apriete.
Sí, pero solo mediante acuerdo por separado. La norma FEA 648 proporciona un método de comparación mediante plantillas, en lugar de valores fijos.
No. La norma FEA 648 está definida para válvulas con copas de montaje de 25,4 mm.
